US800

Цена По запросу

Срок Не указано

Предназначен для измерения среднего объемного расхода и объема жидкостей, протекающих в одном или двух напорных трубопроводах.

Единственный прибор из выпускаемых в России в стандартном исполнении имеет гальваническую развязку первичного преобразователя (трубы) от электронного блока, гальванически развязанные каналы измерения расхода, гальванически развязанные выходные сигналы и интерфейсы, что обеспечивает высокую помехозащищенность и безопасность в любых, даже самых тяжелых условиях эксплуатации.

Технические характеристики:

Применимость

ТЭЦ, котельные, теплопункты, КНС, водозаборные сооружения, предприятия нефтехимической и металлургической промышленности, объекты ЖКХ, другие промышленные предприятия и объекты

Принцип измерения

измерение разности времени прохождения ультразвукового ипульса в прямом и обратном направлении

Измеряемые среды

жидкость

Диаметр

15 ... 2000 мм

Материал смачиваемых элементов

нержавеющая сталь

Измеряемые параметры

средний объемный расход и объем

Погрешность измерения

до 0,5%

Дипазон измерения

0,3…28000 м3/ч

Динамический диапазон



Диапазон рабочего давления

до 1.6 Мпа, опция - до 20 Мпа

Рабочая температура

от 0 °C ... +120 °C, опция 'от 0 °C ... +120 °C

Температура окружающей среды

• месте установки УПР -40 °С...+60 °С;
• в месте установки эл. блока +5 °С...+50 °С

Материал корпуса сенсора

нержавеющая сталь12Х18Н10Т или сталь СТ20 (черная сталь)

Материал корпуса электронного блока



Степень пылевлагозащиты

IP65

Наличие дисплея/характеристики

ЖК-дисплей

Выходные сигналы

• аналоговый выход 4 - 20 мА;
• частотный / импульсный Umax – 5 В пост. тока; fmax – 1000 Гц (вес импульса от 0.0001 до 65535 л / имп)

Протоколы передачи данных

RS-485, DCON

Источник питания

187 … 242 В переменного тока, потребляемая мощность не более 5 Вт , опция - питание от аккумулятора

Взрывозащита



Интервал между поверками

4 года

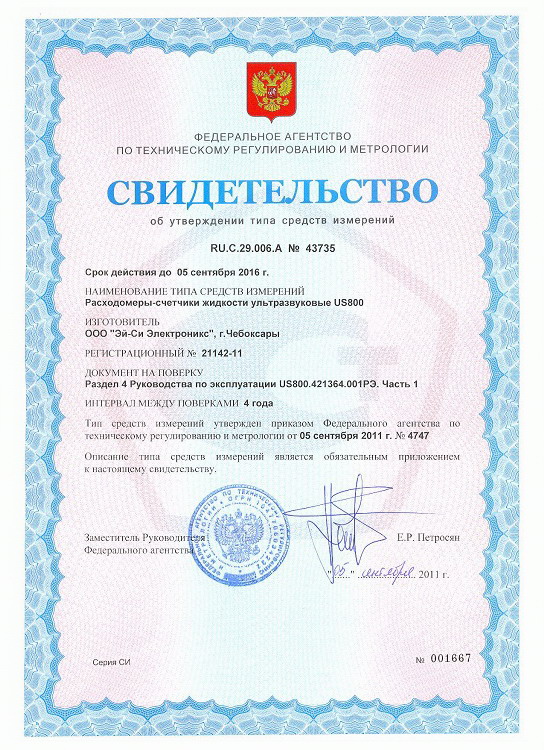

Номер сертификата Утверждения типа СИ/номер в ГРСИ

свидетельcтво №43735/номер в ГРСИ 21142

Номер сертификата соответствия ТР ТС



Особенности

Модификации и исполнения:

• одноканальный однолучевой, исполнение 1Х;

• двухканальный однолучевой, исполнение 2Х;

• одноканальный двухлучевой, исполнение 3Х;

• четырехканальный однолучевой / двухканальный двухлучевой, исполнение 4Х
